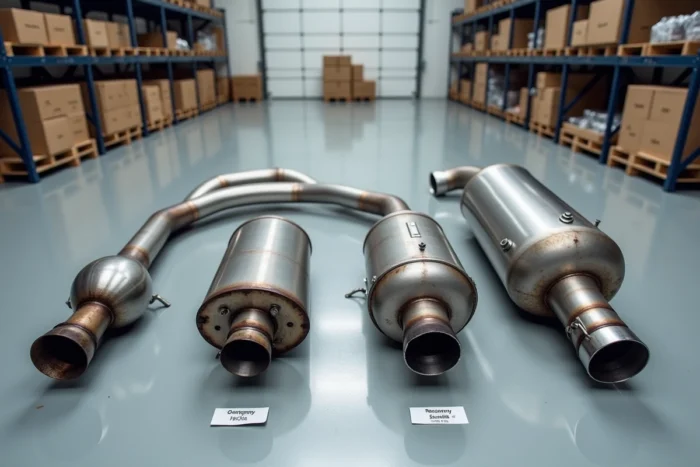

La ligne d’échappement désigne l’ensemble des éléments fixés sous la caisse d’un véhicule, du collecteur boulonné sur la culasse jusqu’à la canule de sortie arrière. Sur un schéma classique, quatre ou cinq blocs suffisent à représenter le parcours des gaz. Une vue éclatée, celle qu’utilisent les équipementiers dans leurs catalogues, décompose parfois plus d’une quinzaine de références distinctes pour une seule ligne, en incluant brides, colliers, silentblocs et ressorts de suspension.
Contre-pression et flux des gaz : ce que la vue éclatée révèle sur le fonctionnement moteur
Avant de nommer chaque pièce, il faut comprendre la contrainte physique qui gouverne toute la ligne : la contre-pression à l’échappement. Quand les gaz brûlés quittent les cylindres, ils doivent s’évacuer assez vite pour ne pas freiner le cycle suivant. Si un tronçon est obstrué, la pression remonte vers le moteur et bride directement la puissance.
A lire également : Toutes les étapes pour accéder facilement à l'état civil en ligne en 2024
Sur une vue éclatée, chaque raccord, chaque variation de diamètre de tube et chaque soufflet flexible matérialise un point de friction potentiel. C’est la raison pour laquelle les catalogues indiquent le diamètre intérieur exact de chaque section. Un écart de quelques millimètres entre deux tubes raccordés suffit à créer une turbulence qui augmente la contre-pression.
Cette lecture du schéma change la perspective : au lieu de voir une succession de « boîtes » reliées par des tubes, on identifie un conduit dont la section et l’étanchéité conditionnent le rendement du moteur. Un schéma ligne échappement voiture sur Mécamobile détaille chaque sous-ensemble avec ses cotes, ce qui permet de repérer ces variations de diamètre pièce par pièce.
A lire également : Combien coûte le nettoyage d'un appartement ? Tarifs, astuces et éléments à connaître
Tresse flexible et silentblocs : les pièces oubliées du schéma ligne échappement
Les guides en ligne consacrent l’essentiel de leur contenu au collecteur, au catalyseur et au silencieux. La tresse flexible (aussi appelée soufflet ou compensateur) est rarement mise en avant, alors qu’elle constitue l’un des points de rupture les plus fréquents sur les véhicules de plus de cinq ans.
Placée entre le collecteur et le tube de descente, la tresse absorbe les vibrations du moteur pour éviter qu’elles ne se transmettent au reste de la ligne. Elle se compose d’un maillage métallique tressé autour d’un tube annelé. Quand elle se fissure, les gaz s’échappent avant le catalyseur, ce qui produit un bruit métallique caractéristique et fausse les mesures de la sonde lambda.
Silentblocs et points d’attache sur la vue éclatée
La ligne d’échappement pèse plusieurs kilogrammes et subit en permanence les mouvements de la caisse. Les silentblocs en caoutchouc suspendent l’ensemble sous le plancher. Sur une vue éclatée, ils apparaissent comme de petites pièces en forme de goutte ou de lyre, accrochées à des tiges soudées sur les silencieux.
Leur dégradation passe souvent inaperçue. Un silentbloc durci ou fendu laisse la ligne « pendre » de quelques centimètres, ce qui modifie l’angle des raccords et accélère la corrosion aux points de jonction. Identifier leur emplacement exact sur le schéma éclaté permet de les vérifier lors d’un passage sous le véhicule.
Catalyseur, FAP et GPF : différencier les blocs antipollution sur un schéma éclaté
Ces trois composants se ressemblent sur un schéma simplifié : des boîtiers oblongs insérés dans la ligne. La vue éclatée les distingue nettement grâce à leurs raccords et à leur position relative.
- Le catalyseur se situe au plus près du collecteur, car il a besoin de températures élevées pour convertir les oxydes d’azote, le monoxyde de carbone et les hydrocarbures imbrûlés. Sur le schéma, il est relié au tube de descente par une bride boulonnée ou un joint conique.
- Le filtre à particules (FAP) équipe les motorisations diesel. Positionné juste après le catalyseur, il piège les suies et doit atteindre des températures très élevées pour se régénérer. Son enveloppe est souvent plus volumineuse que celle du catalyseur, ce qui le rend identifiable sur la vue éclatée.
- Le filtre à particules essence (GPF) remplit une fonction analogue sur les moteurs à injection directe essence. Plus compact, il est parfois intégré dans le même boîtier que le catalyseur, ce qui complique son repérage sur un schéma non éclaté.
Sur un dessin éclaté professionnel, chaque bloc porte une référence constructeur distincte. C’est cette granularité qui évite de commander un catalyseur quand le problème vient du joint torique situé entre le catalyseur et le FAP.
Corrosion et matériaux : lire un schéma pour anticiper l’usure
Les pièces d’échappement ne vieillissent pas au même rythme. La vue éclatée aide à comprendre pourquoi, parce qu’elle distingue les matériaux utilisés pour chaque section.
La section avant (collecteur, tresse, tube de descente) supporte les températures les plus élevées. Elle est généralement en fonte ou en acier inoxydable réfractaire. La corrosion y est surtout thermique : fissuration par cycles de chauffe et de refroidissement.
La section arrière (silencieux intermédiaire et arrière, tubes de liaison) subit davantage la corrosion humide. L’eau issue de la condensation des gaz stagne dans les points bas. Sur un schéma éclaté, ces points bas correspondent aux zones les plus basses du tracé, souvent au niveau du silencieux intermédiaire.
Acier aluminié, acier galvanisé ou inox
Les catalogues équipementiers précisent le matériau de chaque référence. Un silencieux en acier aluminié résiste mieux à la corrosion externe qu’un modèle en acier brut, mais moins bien qu’un équivalent en inox. L’inox prolonge significativement la durée de vie de la section arrière, ce qui explique l’écart de prix entre deux références compatibles avec le même véhicule.
Identifier le matériau sur la vue éclatée permet de choisir entre une pièce d’origine et un équivalent adapté, en fonction du kilométrage restant prévu pour le véhicule.
Contrôle technique et échappement : ce que vérifie réellement l’inspecteur
Lors du contrôle technique, l’examen de la ligne d’échappement porte sur l’étanchéité, la fixation et le niveau sonore. Depuis la mise en place du contrôle technique pour les deux-roues, les organes liés à l’échappement font aussi l’objet d’une vérification spécifique portant sur les nuisances sonores et la pollution en sortie d’échappement.
Pour les voitures, un défaut d’étanchéité au niveau d’un joint de bride ou d’une tresse percée entraîne une contre-visite. La vue éclatée sert ici de carte : en identifiant la pièce exacte en cause, on évite de remplacer un tronçon entier quand seul un collier ou un joint suffit.
La lecture d’un schéma éclaté de la ligne d’échappement reste le moyen le plus fiable de relier un symptôme (bruit, odeur, perte de puissance) à une pièce précise. Chaque référence porte un numéro, un matériau et une position, trois informations qui transforment un diagnostic approximatif en commande ciblée.
